Como sincronizar un equipo convencional con un Transceptor SDR
En muchas ocasiones he recibido consultas de como se puede sincronizar la sintonía de un equipo Flexradio SDR con transceptor convencional.
Para poder hacer esto es imprescindible que el transceptor a sincronizar con el SDR tenga control CAT y dispongamos del correspondiente cable y/o interface.

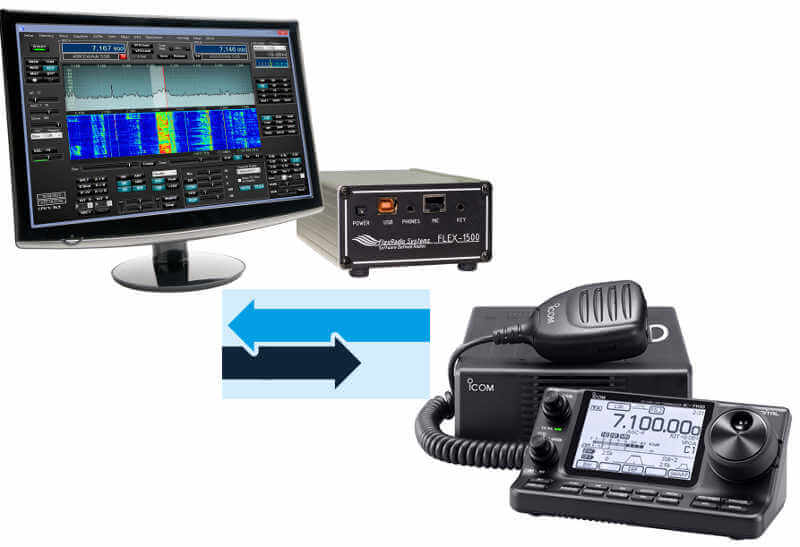

En el ejemplo uso un Flex1500 y un IC-7100 pero estas instrucciones son validas con cualquier otro transceptor con CAT y el programa PowerSdr o el SmartSdr de FlexRadio
El programa que vamos a utilizar es el Commander este programa forma parte del DXLAB un conjunto de programas para el control de la estación de radio que incluye libro de guardia, programa de modos digitales, control de Rotor, Dxcluster etc..
Para instalar el Commander primer tenemos que instalar el DXLabLuncher, este pequeño programa es el encargado de descargar he instalar los diferentes programas y
mantenerlos actualizados.
descargamos el programa de la web de DXlab:

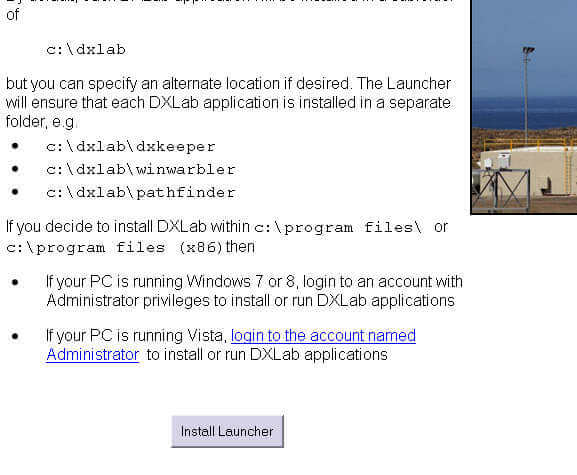

para iniciar la instalación pulsamos en el boto Install Launcher

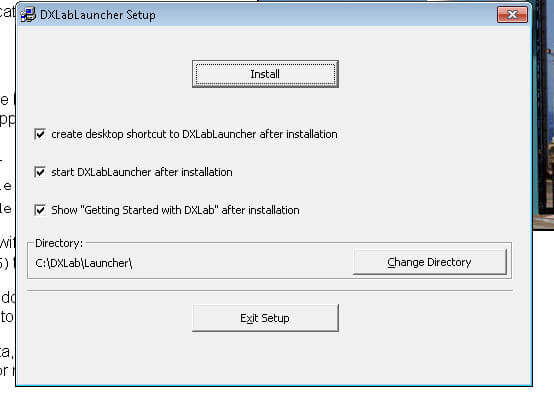

y se iniciara la descarga, seguidamente ejecutamos el fichero descargado se instalara el programa.
(si usamos Windows 7 o Windows 8, la instalación debe hacerse como Administrador)

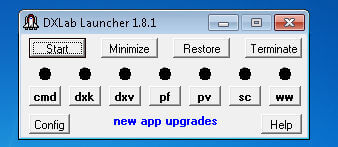

Iniciamos el DxLabLuncher y pulsamos el icono marcado como cmd
nos saldrá una ventana emergente que nos pregunta si queremos instalar el Commander pulsamos en Yes
El proceso de instalación esta automatizado pero nos preguntara alguna cosas, podemos usar los valores que nos da por defecto sin problema.
Una vez instalado el Commander pulsamos otra vez en el icono marcado como cmd

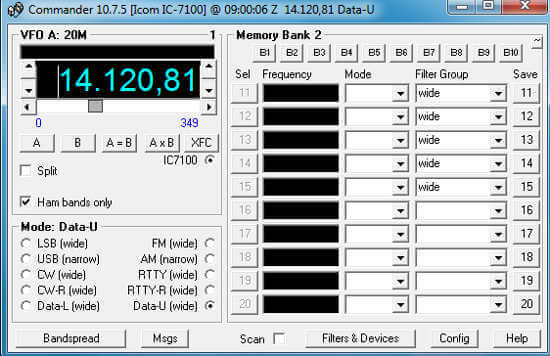

y se iniciara el Commander, lo primero que tenemos que hacer es configurar el programa para que se comunique con nuestro equipo, en el ejemplo lo hacemos con un IC-7100 pero es valido para cualquiera de los equipos controlados por el Commander

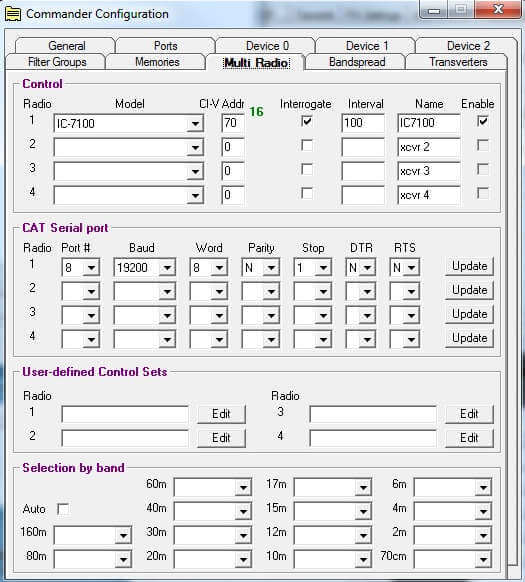

La configuración es muy sencilla, Vamos a config, en la pestaña MutiRadio
En el apartado Control seleccionamos el modelo de nuestro equipo (si se trata de un ICOM tenemos también indicar el dirección del CI-V el valor por defecto suele ser correcto, en caso de duda consultar el manual del equipo y verificar la configuración de este),Indicar el nombre que aparecerá en la pantalla en «NAME» y marcar enable.
En el apartado Ports seleccionamos el puerto COM correspondiente al equipo la velocidad y N, 8, 1
En la pestaña Ports
En el apartado Primary Cat Control, seleccionamos el mismo puerto que hemos configurado anteriormente en MultiRadio con el mismo formato.
Llegado a este punto debería ya funcionar la comunicación con el equipo y debería de aparecer la frecuencia en el display del Commander y coincidir con la marcada por el equipo., si no funciona tendremos que revisar la configuración de los puntos anteriores.
Una vez comprobado que el Commander se comunica con el Equipo, vamos a sincronizar el FlexRadio, para ello necesitaremos de un programa que nos cree un cable serie virtual, podemos utilizar diferentes programas (vspe , comOcom etc..) mi preferido es el VSP Manager este programa es gratuito para radioaficionados, hay que enviar un email al autor K5FR solicitando una copia del programa, (con el SmartSdr no necesitamos instalar ningún puerto COM virtual el propio software SmartSdr ya incluye un gestor de puertos COM virtuales)
Una vez instalado el programa solo tenemos que crear un Par de puertos COM virtuales, pulsando en el botón Create Pair, es importante que uno de los puerto COM sea entre el 1 y el 16, ya que el Commader no puede acceder a puertos superiores al 16.

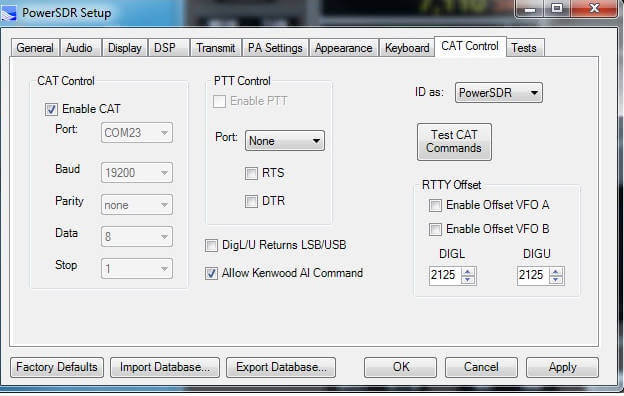

Una vez creado los puertos COM virtuales iniciamos el PowerSDR vamos a Setup CAT control y seleccionamos el puerto virtual creado, en mi caso uso un cable entre el puerto COM13 y el COM23 selecciono el COM23, y marcamos enable CAT

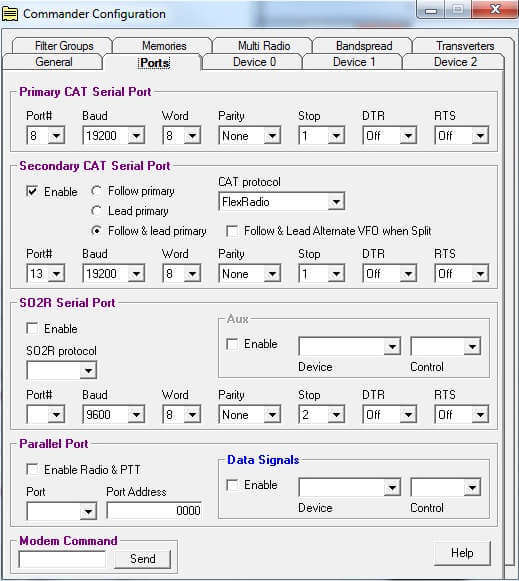

Seguidamente abrimos el Commander vamos a Config después Ports en el apartado Secondary CAT serial Port en #Port seleccionamos el otro puerto virtual del par creado en mi caso el COM13 marcamos «Follow &lead primary» y en «Cat protocol» FlexRadio, seguidamente en «Enable.»

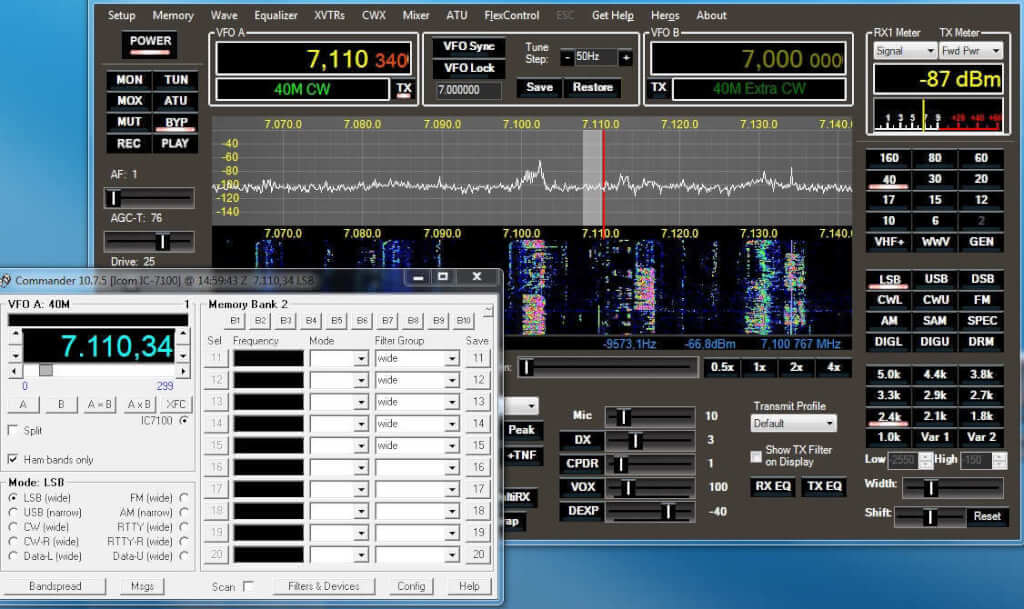

A partir de este punto ya tenemos sincronizados ambos equipos tanto si movemos la sintonía en el IC7100 o en el FlexRadio 1500,
Podemos a su vez conmutar la antena automáticamente utilizando un accesorio como el SwitchBox.
En el ejemplo indicado podemos usar la consola con pantalla táctil de IC-7100 para controlar el PowerSDR/SmartSdr y cambiar de banda, de modo etc..
Este Post solo es un ejemplo simplificado de como configurar la comunicación entre ambos equipos con el Commander, pero el DxlabSuite tienen muchísimas mas posibilidades.
Saludos
Salvador
EA3KZ
